รายละเอียดสินค้า
สถานที่กำเนิด: วูชิ
ชื่อแบรนด์: Consensic
หมายเลขรุ่น: CPS171
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: กรุณาติดต่อสอบถามรายละเอียด
ราคา: Consult customer service
เวลาการส่งมอบ: 3-7 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/ธุรกิจกับธุรกิจ
สามารถในการผลิต: 1000 ชิ้น
Supply Voltage to GND1: |
VS4.75~5.25V |
Full Scale Output: |
VFSO@VS=5.0V 4.7V |
Analog_P: |
0.4~4.65V |
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit): |
NOUT5LSB |
Supply Voltage to GND1: |
VS4.75~5.25V |
Full Scale Output: |
VFSO@VS=5.0V 4.7V |
Analog_P: |
0.4~4.65V |
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit): |
NOUT5LSB |

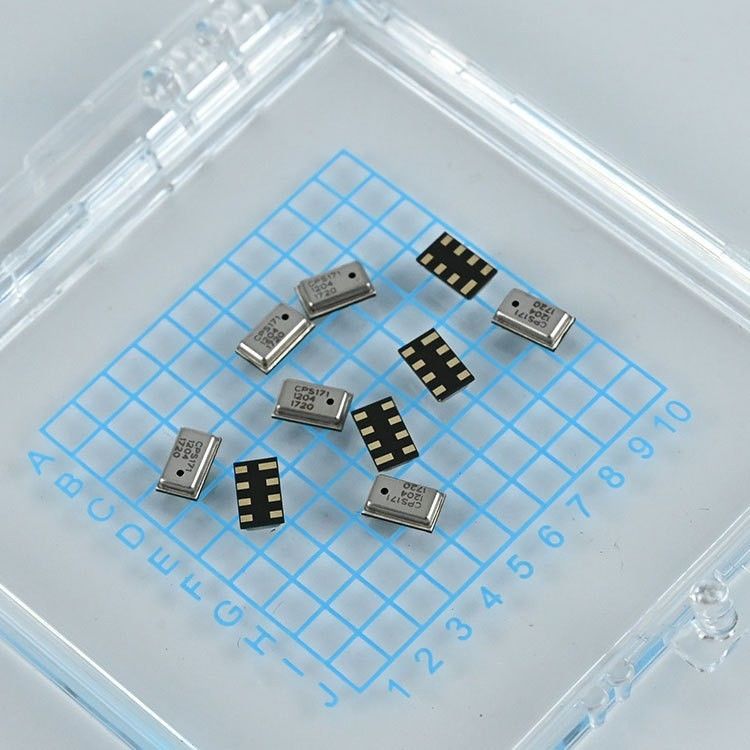

CPS171 เป็นโซลูชั่นเซ็นเซอร์ความดันสมบูรณ์แบบที่มีความต้านทานที่ออกแบบมาสําหรับการใช้งานความดันต่ํา เช่น ระบบความดันสมบูรณ์แบบหลายรูปแบบ (MAP)มันรวมถึงเซ็นเซอร์ความดัน MEMS ที่มีความต้านทานขนาดเล็กมาก และ ASIC การปรับปรุงเพื่อให้มีการวัดความดันที่แม่นยําเซนเซอร์ส่งสัญญาณออกแบบแอนาล็อก ที่ปรับขนาดเต็มที่
ADC ที่เน้น sigma-delta ที่บูรณาการ ร่วมกับโลจิกการปรับระดับภายใน ให้สัญญาณออกแบบแอนาล็อกระดับสูง สัดส่วนกับความดันที่ใช้
| ปารามิเตอร์ | สัญลักษณ์ | สถานการณ์ | MIN | TYP | MAX | หน่วยงาน |
|---|---|---|---|---|---|---|
| ความ กดดัน มากเกินไป | 1000 (10) | kPa (บาร์) | ||||
| ความดันไฟฟ้า (เกี่ยวกับ GND) | VDD | - 03 | 6.0 | V | ||
| โวลเตจที่ I/O อานาล็อก | VINA | - 03 | VDD +03 | V | ||
| โวลเตจที่ Analog I/O ∙ Out Pin | VOTA | - 03 | VDD +03 | V | ||
| อุณหภูมิในการเก็บ | TSTOR | - 50 | 130 | °C |
| ปารามิเตอร์ | สัญลักษณ์ | สถานการณ์ | MIN | TYP | MAX | หน่วยงาน |
|---|---|---|---|---|---|---|
| การปฏิบัติงาน | ||||||
| ความดันไฟฟ้าให้ GND1 | VS | 4.75 | 5.0 | 5.25 | V | |
| ระยะอุณหภูมิการทํางาน | - 40 | 85 | °C | |||
| ระยะความดัน 1 ลักษณะ (CPS171-JW001) | ||||||
| ระยะ 1 | 10 (100 | 115 (1150) | kPa (mbar) | |||
| ผลิตแบบเต็มขนาด | VFSO | @VS=5.0V | 4.7 | V | ||
| สเปนขนาดเต็ม | VFSS | @VS=5.0V | 4.5 | V | ||
| ความถูกต้อง | (0 ถึง 85 °C) | ± 15 | % VFSS | |||
| ความรู้สึก | V/P | 45 | mV/kPa |
| ปารามิเตอร์ | สัญลักษณ์ | สถานการณ์ | MIN | TYP | MAX | หน่วยงาน |
|---|---|---|---|---|---|---|
| จําหน่ายไฟฟ้า | ||||||
| ปรับปรุงโหมดปัจจุบัน | IDD | การตั้งค่ากรณีที่เลวร้ายที่สุด: 12 บิท, 0 มิติ ปิดไฟ | 1200 | 1500 | μA | |
| ผลิตแบบแอนาล็อก | ||||||
| การออกแบบแบบแอนาล็อก (CPS171) | Analog_P | 10 ถึง 115kPa (100 ถึง 1150mbar) | 0.4 | 4.65 | V | |
| ความละเอียดออกแบบแอนาล็อก | RES | 12 | บิต | |||
| ความผิดพลาดเพิ่มเติมแบบแอนาล็อก (รวมถึงความผิดพลาดของเรชั่นเมตร) | ออท | -40 ถึง 125 °C | 0.1 | 0.5 | % | |
| ระบบ | ||||||
| ความถี่ของระบบลด | fSYS | ระยะเวลาทั้งหมดในรายละเอียดนี้ต้องมีการเปลี่ยนแปลงนี้ | 1.85 | MHz | ||
| เวลาเริ่มต้น (เปิดให้ข้อมูลพร้อม) | tSTA | การตั้งค่าที่รวดเร็วและช้าที่สุด | 4.25 | 173 | ms | |
| อัตราการอัพเดท (โหมดปกติ) | TRESP_UP | การตั้งค่าที่รวดเร็วและช้าที่สุด | 0.70 | 288 | ms | |
| เสียงสูงสุดถึงสูงสุด @ Output (100 การวัดใน 12 บิต) | ไม่ | 5 | LSB |
