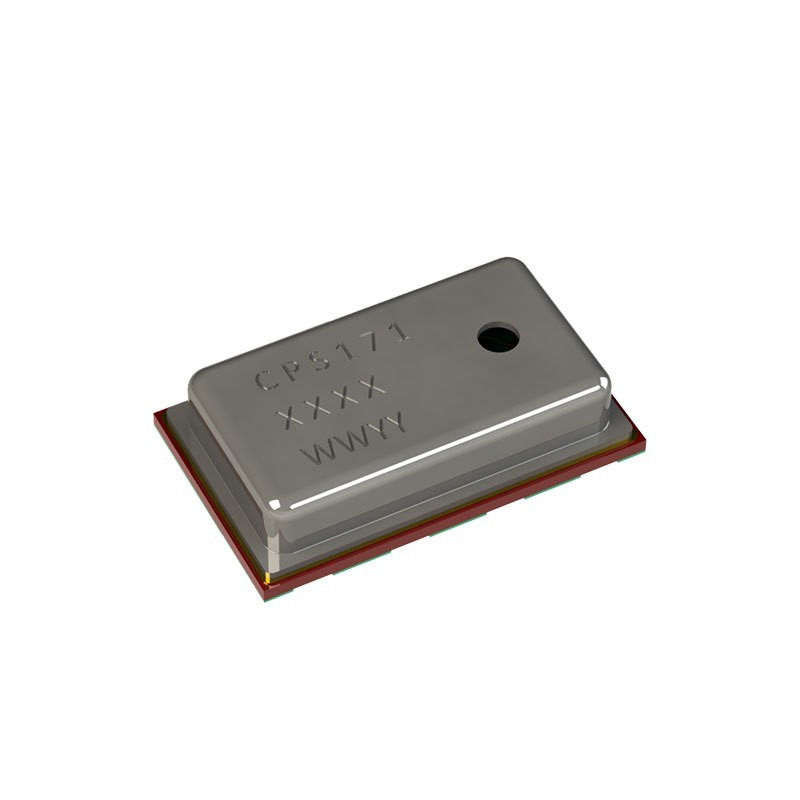

CPS171 10 ถึง 115kPa แอนาล็อกอัพจุทรัพยากรแรงดัน 5.0V

รายละเอียดสินค้า

สถานที่กำเนิด: วูชิ

ชื่อแบรนด์: Consensic

หมายเลขรุ่น: CPS171

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: กรุณาติดต่อสอบถามรายละเอียด

ราคา: Consult customer service

เวลาการส่งมอบ: 3-7 วันทำการ

เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/ธุรกิจกับธุรกิจ

สามารถในการผลิต: 1000 ชิ้น

หา ราคา ที่ ดี ที่สุด
เน้น:

115kPa แอนาล็อกอัพจอทความดันเซนเซอร์

,

เครื่องตรวจจับความดันออกแบบแอนาล็อก 10kPa

,

5เครื่องวัดความดัน.0V ที่มีผลิตแบบอนาล็อก

เอาต์พุตแบบอะนาล็อก:
โดยทั่วไป 10% ถึง 90% ของ VSUPPLY
แรงดันไฟฟ้า:
5.0V ± 10%
ฟอร์มแฟกเตอร์ขนาดเล็ก:
3 x 5 x 1.2 มม. (กxลxส)
แรงดันไฟจ่ายไปยัง GND1:
ขั้นต่ำ 4.75 TYP5.0MAX 5.25V
เอาต์พุตแบบอะนาล็อก:
โดยทั่วไป 10% ถึง 90% ของ VSUPPLY
แรงดันไฟฟ้า:
5.0V ± 10%
ฟอร์มแฟกเตอร์ขนาดเล็ก:
3 x 5 x 1.2 มม. (กxลxส)
แรงดันไฟจ่ายไปยัง GND1:
ขั้นต่ำ 4.75 TYP5.0MAX 5.25V
CPS171 10 ถึง 115kPa แอนาล็อกอัพจุทรัพยากรแรงดัน 5.0V



พูดด้วยคุณภาพ และให้ความแข็งแรงเป็นพยาน

ประสบการณ์การผลิตหลายปีที่จะนําคุณ ผู้ผลิตคุณภาพ

ภาพรวม

CPS171 เป็นเซ็นเซอร์ความดันสมบูรณ์แบบแบบต่อต้านที่ออกแบบมาโดยเฉพาะสําหรับการใช้งานความดันต่ํา เช่น ระบบความดันสมบูรณ์แบบหลายรูปแบบ (MAP)ผลิตแบบแอนาล็อกที่ได้รับการชดเชยจากแรงดัน และประกอบด้วยเซ็นเซอร์แรงดัน MEMS ที่มีความต้านทานรวมกับ ASIC การปรับปรุงเพื่อการวัดแรงดันที่แม่นยํา.

ลักษณะและองค์ประกอบสําคัญ

  • เครื่องตรวจจับแรงดัน MEMS ที่มีความต้านทาน: รูปแบบขนาดเล็กมากสําหรับการใช้งานขนาดเล็ก
  • การปรับปรุง ASIC: รับประกันการวัดความดันที่แม่นยํา ภายในช่วงที่ปรับขนาดในโรงงาน
  • เครื่องตรวจจับ ADC ซิกม่า-เดลต้า: ส่งสัญญาณออกแบบแอนาล็อกระดับสูง สัดส่วนกับความดันที่ใช้
  • โลจิกการปรับระดับภายใน: เพิ่มความแม่นยําและความน่าเชื่อถือในการวัด

เรตติ้งโดยเฉพาะ

ปริมาตรเหล่านี้กําหนดสภาพความเครียดสูงสุดที่เซ็นเซอร์สามารถทนได้โดยไม่ต้องเกิดความเสียหายถาวร

ปริมาตร สัญลักษณ์ เงื่อนไข นาที แบบ แม็กซ์ หน่วย
ความ กดดัน มากเกินไป รางวัล รางวัล รางวัล รางวัล 1000 (10) kPa (บาร์)
ความดันไฟฟ้า (เกี่ยวกับ GND) VDD รางวัล - 03 รางวัล 6.0 V
ความดันที่ I/O อานาล็อก - ในปิน VINA รางวัล - 03 รางวัล VDD + 03 V
ความดันที่ I/O อานาล็อก - Out Pin VOTA รางวัล - 03 รางวัล VDD + 03 V
อุณหภูมิในการเก็บ TSTOR รางวัล - 50 รางวัล 130 °C

สภาพการทํางาน

กําหนดเงื่อนไขเฉพาะสําหรับการทํางานแบบมาตรฐานของเซ็นเซอร์:

ปริมาตร สัญลักษณ์ เงื่อนไข นาที แบบ แม็กซ์ หน่วย
ความดันไฟฟ้าให้ GND1 VS รางวัล 4.75 5.0 5.25 V
ระยะอุณหภูมิการทํางาน รางวัล รางวัล - 40 รางวัล 85 °C

ลักษณะระยะความดัน (CPS171-JW001)

อธิบายผลการทํางานของเซ็นเซอร์ ภายในช่วงความดันที่ปรับขนาด:

ปริมาตร สัญลักษณ์ เงื่อนไข นาที แบบ แม็กซ์ หน่วย
ระยะความดัน 1 รางวัล รางวัล 10 (100 รางวัล 115 (1150) kPa (mbar)
ผลิตแบบเต็มขนาด VFSO @VS=5.0V รางวัล 4.7 รางวัล V
สเปนขนาดเต็ม VFSS @VS=5.0V รางวัล 4.5 รางวัล V
ความถูกต้อง รางวัล (0 ถึง 85 °C) รางวัล รางวัล ± 15 % VFSS
ความรู้สึก V/P รางวัล รางวัล 45 รางวัล mV/kPa

ปริมาตรไฟฟ้า

รายละเอียดการบริโภคพลังงานและคุณสมบัติการออกไฟฟ้าของเซ็นเซอร์:

ปริมาตร สัญลักษณ์ เงื่อนไข นาที แบบ แม็กซ์ หน่วย
กระแสไฟฟ้า IDD การตั้งค่ากรณีที่เลวร้ายที่สุด: 12 บิท, 0 มิติ ปิดไฟ 1200 รางวัล 1500 μA
การออกแบบแบบแอนาล็อก รางวัล CPS171, Analog_P 10 ถึง 115kPa (100 ถึง 1150mbar) 0.4 รางวัล 4.65 V
ความละเอียดออกแบบแอนาล็อก RES รางวัล รางวัล 12 รางวัล บิต
อาการผิดพลาดเพิ่มเติม ออท รวมไปถึงความผิดพลาดในส่วนประมาณ -40 ถึง 125 °C 0.1 รางวัล 0.5 %
ความถี่ของระบบลด fSYS ระยะเวลาทั้งหมดในรายละเอียดนี้ต้องมีการเปลี่ยนแปลงนี้ รางวัล 1.85 รางวัล MHz
เวลาเริ่มต้น tSTA เปิดให้ข้อมูลพร้อม การตั้งค่าเร็วที่สุดและช้าที่สุด รางวัล 4.25 173 ms
อัตราการอัพเดท (โหมดปกติ) TRESP_UP การตั้งค่าที่รวดเร็วและช้าที่สุด รางวัล 0.70 288 ms
เสียงสูงสุดต่อสูงสุด @ ผลิต ไม่ 100 การวัดใน 12 บิต รางวัล รางวัล 5 LSB
