แรงดันเกิน:	2 Admito ฟูลเรนจ์	ผลกระทบจากการเปลี่ยนแปลงอุณหภูมิแวดล้อม:	0.03% / ℃ ค่าทั่วไป
ความมั่นคง:	<0.5%FS/ปี	output:	กระแสไฟขาออก 4 ~ 20 ม. ADC สองเส้น; แรงดันขาออก 0.5-4.5V
แรงดันไฟฟ้าของแหล่งจ่ายไฟ:	10 ถึง 36 VDC; 12 ถึง 36 VDC หรือ 5VDC ที่เอาต์พุตแรงดันไฟฟ้า	สื่อหลัก:	304 พร้อมสแตนเลส

แรงดันเกิน:	2 Admito ฟูลเรนจ์
ผลกระทบจากการเปลี่ยนแปลงอุณหภูมิแวดล้อม:	0.03% / ℃ ค่าทั่วไป
ความมั่นคง:	<0.5%FS/ปี
output:	กระแสไฟขาออก 4 ~ 20 ม. ADC สองเส้น; แรงดันขาออก 0.5-4.5V
แรงดันไฟฟ้าของแหล่งจ่ายไฟ:	10 ถึง 36 VDC; 12 ถึง 36 VDC หรือ 5VDC ที่เอาต์พุตแรงดันไฟฟ้า
สื่อหลัก:	304 พร้อมสแตนเลส

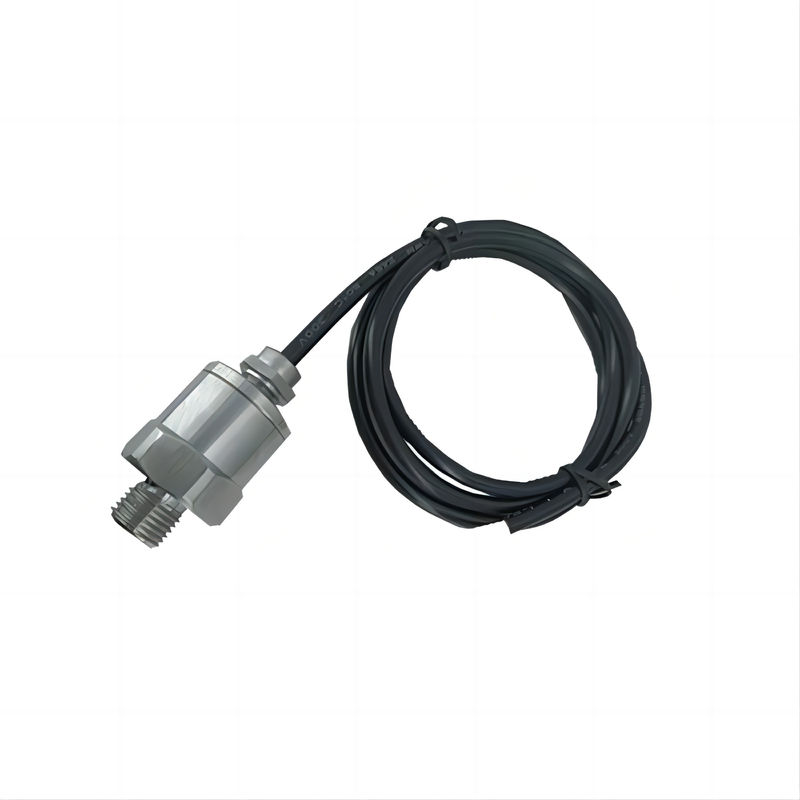

เครื่องตรวจจับความดันออกแบบดิจิตอล

ฟังก์ชันการถ่ายทอดเชิงเส้น

ตัวอย่างฟังก์ชันการโอนเชิงเส้น: 1. ระยะ 0 ~ 1.6Mpa (ความดันตาราง), 4 ~ 20 mA ปัจจุบันผลิตฟังก์ชันเชิงเส้นคือดังนี้:Aout = ((400+P) / 100

สัญลักษณ์เชิงเส้นของแรงดันเข้าและกระแสออกคือดังนี้: ฟังก์ชันการโอนเชิงเส้น

สัญลักษณ์เส้นของความดันเข้าและกระแสออกคือดังนี้:

เครื่องตรวจจับความดันออกแบบดิจิตอล 0

2. ระยะ 0 ~ 1.6Mpa (แรงดันเมตร), การทํางานเชิงเส้นของ 0.5V ~ 4.5V การออกแรงดันคือดังนี้:Vout = ((200+P) / 400

สัญลักษณ์เส้นของแรงดันเข้าและแรงดันออกคือดังนี้:

เครื่องตรวจจับความดันออกแบบดิจิตอล 1

สัญลักษณ์ไฟฟ้า

รูปแบบผลิต

พร้อมสายไฟฟ้าที่ป้องกัน / สายไฟฟ้า GX 12

การเชื่อมต่อไฟฟ้า

ปัจจุบันผลิต, กับระบบสายที่สอง 4 ~ 20mA

ปิน 1 (เส้นสีแดง) - การจําหน่ายพลังงานบวก Vs + ปิน 2 (เส้นสีดํา) - การจําหน่ายพลังงานลบ Vs-

ความกระชับกําลังออก 3 สาย

ปิน 1 (เส้นสีแดง) - - การจําหน่ายพลังงาน

ปิน 2 (เส้นสีดํา) - พลังงานลบ / GND คอม

ปิน 3 (เส้นเหลือง) - - ปลายการออกแรงดัน Vout
