รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Consensic
หมายเลขรุ่น: CPS137
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: กรุณาติดต่อสอบถามรายละเอียด
ราคา: Offline contact or face-to-face discussion can be negotiated
รายละเอียดการบรรจุ: 3.3x3.3x2.85 มม. เอสเอ็มดี
เวลาการส่งมอบ: 3-7 วันทำการ
เงื่อนไขการชำระเงิน: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay และการชําระเงินระหว่างธุรกิจ
สามารถในการผลิต: 999
ประเภทสินค้า: |
เครื่องตรวจจับความดันออกแบบดิจิตอล |
ความดันเกิน: |
2X FSkPa (บาร์) |
ความแม่นยำของแรงดัน: |
±0.2kPa (±2.0mbar) @ -20°C ถึง +60°C, ±0.15kPa@25°C |
แพ็คเกจแอลจีเอ: |
4 ตะกั่ว |
การเชื่อมต่อแรงดัน: |
1/4 |
การห่อหุ้ม: |
LGA8 |
ประเภทสินค้า: |
เครื่องตรวจจับความดันออกแบบดิจิตอล |
ความดันเกิน: |
2X FSkPa (บาร์) |
ความแม่นยำของแรงดัน: |
±0.2kPa (±2.0mbar) @ -20°C ถึง +60°C, ±0.15kPa@25°C |
แพ็คเกจแอลจีเอ: |
4 ตะกั่ว |
การเชื่อมต่อแรงดัน: |
1/4 |
การห่อหุ้ม: |
LGA8 |

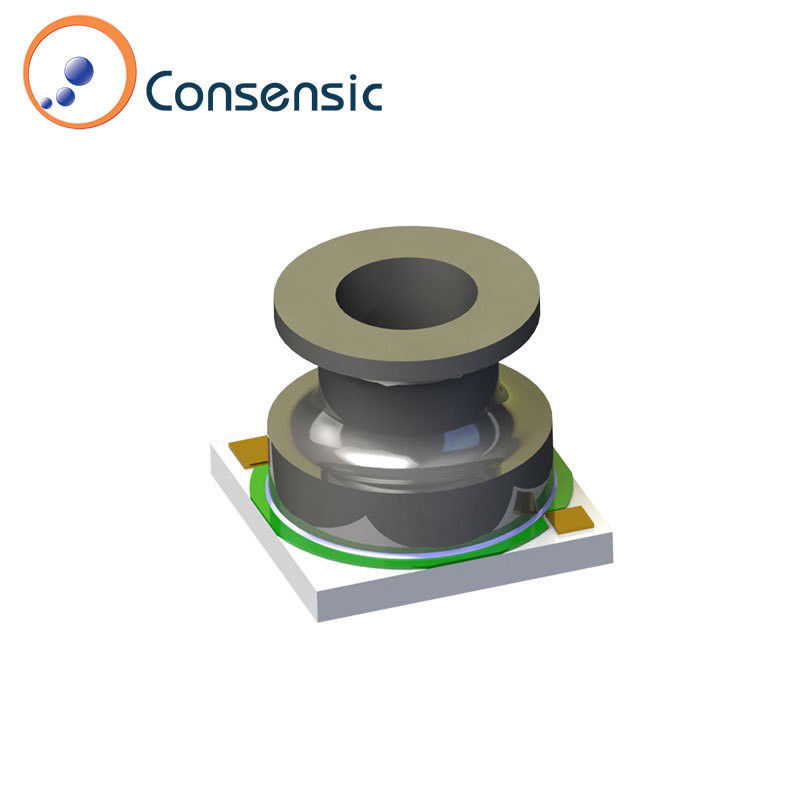

เครื่องตรวจจับความดันออกแบบดิจิตอล CPS137 ระยะอุณหภูมิการทํางาน: -40°C ถึง +85° เครื่องตรวจจับความดันและอุณหภูมิที่ปรับขนาดจากโรงงาน
การแก้ไข CPS137SIP (System-in-a-Package) ประกอบด้วยเซ็นเซอร์ความดันแบบสะพานและ ADC 24 บิตสําหรับการวัดความดันความละเอียดสูงและแม่นยําการออกแบบดิจิตอลที่คัดลอกความดันและอุณหภูมิภาพได้อย่างเต็มที่ ทําให้คําตอบ CPS137 ใช้งานง่าย. CPS137มีโลจิกการปรับระดับภายในที่ให้การวัดความดันและอุณหภูมิที่แม่นยํากับการใช้งานผ่านอินเตอร์เฟซ I2Cไม่จําเป็นต้องดาวน์โหลดตัวประสานการปรับระดับภายในเป็นส่วนตัว และให้เครื่องควบคุมขนาดเล็กเจ้าภาพดําเนินการคํานวณการชดเชยที่ซับซ้อน.
ตาราง2: ฉัน2C COMMAND
| ประเภท | คําอธิบาย |
| รับข้อมูล (GD) | ค้นหาข้อมูลการวัดของเซ็นเซอร์จากบันทึก CPS137 ภายใน* |
| คําขอการวัด (MR) | ตื่น CPS137 ทําการวัดเซ็นเซอร์ เก็บข้อมูลการวัดเซ็นเซอร์ไว้ในบันทึกภายใน และกลับไปนอนหลับ |
| ปริมาตร | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
|---|---|---|---|---|---|---|
| กระแสไฟฟ้า | ||||||
| - ค่าเฉลี่ย | Iavg | VDD = 3V, การแปลงหนึ่งครั้ง/วินาที | 3.95 | μA | ||
| - ระหว่างการเปลี่ยน | Isc | VDD = 3V เซ็นเซอร์ทํางาน | 1.5 | mA | ||
| - เตรียมตัว | อีส | VDD = 3V, เครื่องตรวจจับในโหมดรอคอย | 0.2 | μA | ||
| เครื่องแปลง Analog เป็น Digital | ||||||
| - การแก้ไข | rADC | 24 | หน่อย | |||
| อินเตอร์เฟซ I2C | ||||||
| - ความถี่ของนาฬิกา | FC,I2C | 400 | kHz |
| ปริมาตร | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
|---|---|---|---|---|---|---|
| เครื่องตรวจจับความดัน | ||||||
| - ระยะทาง | 30 | 130 | kPa | |||
| (300) | (1300) | mbar | ||||
| - การแก้ไข | 0.001 | kPa | ||||
| (0.01) | mbar | |||||
| - ความถูกต้อง | 70 ถึง 115kPa @ 25°C | - 015 | ± 010 | +015 | kPa | |
| (-1.5) | (±1.0) | (+1.5) | mbar | |||
| 70 ถึง 115kPa (0°C ถึง 50°C) | - 02 | ± 015 | +02 | kPa | ||
| (-2.0) | (± 1.5) | (+2.0) | mbar | |||
| - ดริฟท์สลัด | - 01 | +02 | kPa | |||
| เครื่องตรวจจับอุณหภูมิ | ||||||
| - ระยะทาง | - 40 | 85 | °C | |||
| - การแก้ไข | 0.003 | °C | ||||
| - ความถูกต้อง | -40°C ถึง 85°C | -1 | ± 075 | + 1 | °C | |
| การปฏิบัติงาน | ||||||
| - โลตติจ์ไฟฟ้าให้กับ GND | VSUPPLY | 2 | 3.0 | 5.5 | V | |
| - อุณหภูมิการทํางาน | - 40 | 85 | °C | |||
| - อี2ซี พล-อัพ รีสติสเตอร์ | RPU | 1 | 2.2 | kΩ |
| ปริมาตร | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
|---|---|---|---|---|---|---|
| ความ กดดัน มากเกินไป | 2X ขนาดเต็ม | kPa | ||||
| ความดันไฟฟ้า (เกี่ยวกับ GND) | VDD | - 03 | 6.5 | V | ||
| ความดันที่ปิน I/O อานาล็อกและดิจิตอล | VA_IO, VD_IO | - 03 | VDD +03 | V | ||
| อุณหภูมิในการเก็บ | TSTOR | - 60 | 150 | °C |
